1MP 720P endoszkóp kamera modul
Az Ön professzionális kameramodul-gyártója
A Guangzhou Sincere Information Technology Ltd. 1992-es alapítása óta vezető professzionális és csúcstechnológiás vállalat az integrált optikai eszközök gyártója és optikai képalkotó rendszerei terén. Különböző kameramodulok gyártására specializálódtunk, hogy segítsünk Önnek nagymértékben testreszabott kameramodul-megoldások létrehozásában, beleértve a 0,3 MP-től 108 MP-ig terjedő MIPI kameramodulokat és USB kameramodulokat, valamint a 0,9–8,0 mm átmérőjű endoszkópos kameramodulokat.
Minőségbiztosítás
Minden kameramodulunkat professzionális minőségellenőrzőnek kell ellenőriznie, és a termékeket a szállítás előtt szigorúan a nemzeti szabványoknak megfelelően ellenőrizni kell. Az egész folyamatot szigorúan az ISO9001 minőségbiztosítási rendszernek megfelelően hajtják végre.
01
Speciális berendezések
Professzionális AA (Active Alignment) berendezések gyártása, COB 100 szintű por-mentes műhely.
02
Professzionális technikai csapat
Több mint 30 éve gyártunk kameramodulokat. És kiváló szakmai K+F-tehetségekkel, vezetői tehetségekkel és gazdag tapasztalattal rendelkező értékesítési elitekkel rendelkezünk.
03
Jó szolgáltatás
1 év csere és 10 év garanciát vállalunk. Emellett a kameramodul használatára vonatkozó oktatást is biztosítunk.
04
Megfizethető ár
Versenyképes árat kínálunk a győzelem érdekében-.
05
Alkalmazások széles skálája
A gépi látásra szakosodva élvonalbeli{0}}kameramodulokat kínálunk, amelyek az alkalmazások széles skáláját támogatják a különböző iparágakban, kielégítve a mezőgazdaságtól az egészségügyön, az ipari automatizáláson át a kiskereskedelemig minden igényt. A SINCEREFIRST a megbízható partner, aki páratlan gépi látási kiválósággal látja el ezeket az alkalmazásokat.
Az 1 MP-es 720P endoszkóp kameramodul egy kompakt képalkotó eszköz, amellyel valós idejű, -nagyfelbontású-videó rögzíthető szűk,-nehezen{5}}elérhető helyeken. Az "1MP" alapparaméter egy körülbelül 1 millió pixeles érzékelőt jelöl, míg a "720P" 1280×720 pixeles kimeneti felbontást ad, egyensúlyba hozva az alapvető tiszta képalkotási követelményeket az adatfeldolgozás hatékonyságával. Általában CMOS-érzékelőt, ISP-t (Image Signal Processor) tartalmaz, állítható LED-megvilágítást, és USB 2.0-n keresztül csatlakozik az eszközökhöz. Kis méretének és alacsony költségének köszönhetően széles körben használják alapvető orvosi vizsgálatokban (például fül-orr-gégészet és fogászat), ipari vizsgálatokban (pl. csővezeték- és mechanikai hibák észlelése), valamint fogyasztói szintű otthoni karbantartásban. A specifikációi által korlátozva azonban az alacsony-fényérzékenység, a dinamikatartomány és az átviteli képkockasebesség (gyakran 30 FPS az USB 2.0 sávszélesség korlátai mellett) bizonyos korlátokkal rendelkezik, így alkalmasabb olyan alkalmazásokhoz, ahol a tökéletes képminőség nem kritikus, de a költséghatékonyság és a hordozhatóság prioritást élvez.
Az 1MP 720P endoszkópos kameramodul előnyei
Alacsonyabb költség:Az anyagköltségek alacsonyabbak, a gyártási folyamat kiforrottabb, ami jelentősen csökkenti az általános beszerzési és alkalmazási költségeket. Alkalmasabb a korlátozott költségvetésű-forgatókönyvekhez, így nem kell külön fizetni a redundáns pixelteljesítményért.
Kisebb méret:Az érzékelő és az objektív szerkezete áramvonalasabb, ami kisebb összméretet tesz lehetővé. Könnyebben beilleszthető szűk helyekre, például csővezetékekbe, mechanikai résekbe és emberi testüregekbe, teljesítve az endoszkópok "hozzáférhetősége" alapvető követelményét.
Alacsonyabb energiafogyasztás:Az 1 megapixeles 720P modul kisebb mennyiségű adatot generál, és alacsonyabb processzorteljesítményigényekkel rendelkezik, így könnyebben integrálható a hordozható vagy energiaérzékeny eszközökbe. A teljes rendszer tervezési összetettsége, energiafogyasztása és hőtermelése jobban szabályozható.
Erősebb kompatibilitás és használhatóság:Támogatja az univerzális UVC (USB Video Class) protokollt, amely közvetlenül kompatibilis az olyan mainstream rendszerekkel, mint a Windows, Linux, macOS és Android. Nincs szükség további illesztőprogramok telepítésére, lehetővé téve a plug-and-play funkciót. Ez csökkenti a használati küszöböt a nem-professzionális felhasználók (például otthoni felhasználók és technikusok) számára, és több esetben alkalmazkodik az eszközökhöz.
Kisebb adatmennyiség:Videók vagy állóképek rögzítésekor a 720P felbontás által generált fájlméret sokkal kisebb, mint a nagy{1}}felbontású fájloké. Ez közvetlenül megtakarítja az eszköz tárhelyét, és sokkal gyorsabbá teszi a fájlátvitelt és -megosztást, ami különösen előnyös a hosszú távú rögzítést vagy gyakori adatexportálást igénylő helyzetekben.
Alapvető igényeket elégít ki:A legtöbb ipari endoszkóp és alapvető orvosi megfigyelési alkalmazás esetében a 720P tisztasága elegendő annak pontos meghatározásához, hogy „vannak-e hibák” vagy „a körülmények normálisak”. Ilyen esetekben a nagyobb-pixeles modul választása túlzott teljesítményt eredményezhet, ami többletköltséget eredményezhet a szükségtelen specifikációkért.
Az 1MP 720P endoszkópos kameramodul típusai
Különálló 1 MP 720P endoszkóp kamera modul
Ez egy olyan kialakítás, ahol a kamera szonda fizikailag el van választva a fő vezérlő áramköri laptól. Alapvető jellemzői közé tartozik a kivételes integrációs rugalmasság és a miniatürizált szondaméret, amely lehetővé teszi az ultra-kicsi szonda beágyazását olyan eszközökbe, mint például az orvosi endoszkópok, amelyeknek szigorú elő-méretre van szükségük. Ez azonban megköveteli a felhasználóktól, hogy maguk oldják meg a csatlakozási és összeszerelési problémákat.
Integrált 1MP 720P endoszkóp kamera modul
Ez egy minden-az-egyben kialakítás, amely a kameraérzékelőt és a feldolgozó áramkört egy komplett házba foglalja. Alapvető jellemzői a robusztusság, a tartósság, valamint a plug-and-play funkció – a felhasználóknak nem kell másodlagos fejlesztést végezniük, ami jelentősen csökkenti a használhatósági akadályokat. A kompromisszum az, hogy a szonda mérete általában nagyobb, mint a különálló moduloké.

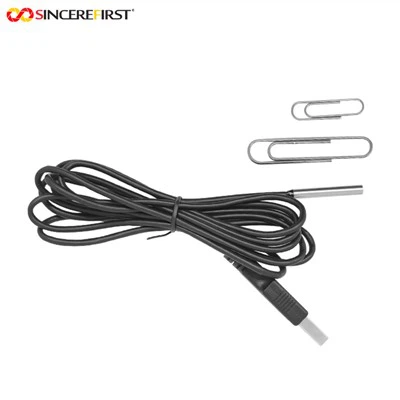

USB 1MP 720P endoszkóp kamera modul
Kifejezetten az USB-t (különösen az UVC protokollt) használó modulokra vonatkozik videokimeneti interfészként. Alapvető jellemzői közé tartozik a széleskörű kompatibilitás és -felhasználóbarátság: közvetlenül csatlakoztatható intelligens eszközökhöz, például számítógépekhez és mobiltelefonokhoz, így elérhető a plug{2}}and-funkció és a veszteségmentes digitális jelátvitel, valamint megkönnyíti a szoftvervezérlést és az adatrögzítést. Ez a legáltalánosabb típus a modern alkalmazásokban.
AV interfész 1MP 720P endoszkóp kamera modul
Kifejezetten azokra a modulokra vonatkozik, amelyek analóg kompozit videojeleket adnak ki. Alapvető jellemzője az olyan régebbi eszközökkel való kompatibilitás, mint például a CRT-monitorok,{1}}járművek képernyői vagy bizonyos speciális ipari berendezések, amelyek lehetővé teszik a képmegjelenítést digitális rendszer nélkül. Hátrányai közé tartozik az átlagos képminőség, az interferenciára való hajlam, valamint a számítógéphez való csatlakozáskor további rögzítőkártya szükségessége.
Széles látószögű-1MP 720P endoszkóp kameramodul
It refers to modules equipped with a lens featuring an ultra-wide field of view (typically >120 fok). Alapvető jellemzői a széles látómező, amely lehetővé teszi, hogy egy mozdulattal nagyobb jelenetet rögzítsen, jelentősen javítva az ellenőrzés hatékonyságát és csökkentve a holttereket. Kiválóan alkalmas csövek belső falainak vagy nyitott üregeinek vizsgálatára, bár a kép szélein észrevehető torzulások léphetnek fel.
Oldalnézet 1MP 720P endoszkóp kamera modul
Olyan modulokra vonatkozik, ahol a kameralencse optikai tengelye 90 fokos (vagy meghatározott szöget) zár be a modulcső testével. Alapvető jellemzője, hogy képes közvetlenül megfigyelni a közvetlenül előtte lévő oldalfalakat – nincs szükség a szondának meghajlítására a csőhegesztések, oldalnyílások ellenőrzéséhez vagy az elülső akadályok elkerüléséhez. Speciális megoldás az ellenőrzési kihívások meghatározott irányú kezelésére.
1MP 720P endoszkóp kameramodul alkalmazása
Csővezeték endoszkóp
Használja az endoszkóp hosszabbító kábelét és vízálló teljesítményét, hogy hozzáférjen az emberi szem számára közvetlenül nem látható csövek belsejéhez. Lehetővé teszi a csőfal nagyobb részének egyszeri-megfigyelését, lehetővé téve az eltömődések, repedések, hézagleválások vagy belső korrózió gyors azonosítását. Széles körben használják települési vízelvezető csövek, épületek szellőzőcsatornáinak és ipari olajvezetékeinek ellenőrzésére és karbantartására.
Fültükör
Lehetővé teszi az orvosok számára, hogy egyértelműen megfigyeljék a páciens hallójáratának és dobhártyájának állapotát, például a gyulladást, a folyadék felhalmozódását, a perforációt vagy a méhnyálkahártya ütközését, ami lehetővé teszi a fájdalommentes és pontos diagnózist.
Állatorvosi endoszkóp
Kis és közepes méretű háziállatok szájüregének, hallójáratának vagy testfelületének vizsgálatára használható. Segít az állatorvosoknak belső diagnosztikát végezni invazív műtétek nélkül, például lenyelt idegen tárgyak visszaszerzésében vagy a fogak állapotának ellenőrzésében.
Motor ellenőrzés
Az endoszkópot a gyújtógyertya furaton vagy egy erre a célra szolgáló hozzáférési ponton keresztül kell behelyezni, hogy megvizsgálja a henger falát kopás, szén-lerakódás, karcolások és a dugattyú tetejének állapota szempontjából. Ez az alkalmazás megköveteli, hogy a szonda ellenálljon a magas hőmérsékletnek, és gyakran oldalsó-lencsét használ a függőleges hengerfalak megfigyeléséhez.
Ökológiai megfigyelés
Az endoszkópot óvatosan helyezik be érzékeny élőhelyekbe, például fészkekbe, odúkba vagy fahasadékokba. Diszkrét jellege lehetővé teszi a kutatók számára, hogy zavarás nélkül megfigyeljék a vadon élő állatok (pl. madarak, rovarok, kisemlősök) természetes viselkedését, beleértve a fészkelő- és szaporodási tevékenységeket is.
Szakadékvizsgálat
Szűk terek, például bútorok mögötti, belső falak, mennyezeti üregek vagy ajtó- és ablakrések vizsgálatára szolgál. A felhasználók felfedezhetik ezeket a nehezen--elérhető területeket, ahol megtalálhatják az elveszett tárgyakat, ellenőrizhetik a termeszek nyomait, felmérhetik a szerkezeti integritást, vagy elháríthatják a vezetékezési problémákat.
Az 1 MP 720P endoszkóp kameramodul folyamata
1. Elő-gyártás: tervezés és anyag-előkészítés
Követelmények megerősítése: Határozzon meg olyan paramétereket, mint az 1 MP érzékelő típusa (pl. OV9734), 720P kimenet, interfész (USB/AV) és környezeti ellenállás (IP67 vízálló).
Tervezés: Teljes optikai (lencseválasztás), szerkezeti (miniatűr szonda) és áramköri (PCB + ISP) tervezés.
Anyagellenőrzés: A megfelelőség biztosítása érdekében tesztelje az alapvető alkatrészeket (érzékelő, lencse, PCB) hibákra (pl. elhalt pixelek, lencsekarcok).
2. Alapvető gyártás: gyártás pormentes-műhelyben
Minden lépést 10/100 osztályú COB por-mentes műhelyekben végeznek (kevesebb, mint 10/100 részecske, legfeljebb 0,5 μm köblábonként), a szennyeződés elkerülése érdekében.
SMT-folyamat: Nyomtasson forrasztópasztát PCB-kre, szereljen fel 1MP-es érzékelőket, ISP-chipeket, LED-eket nagy-precíziós gépeken keresztül, majd forrassza újra, és ellenőrizze a hibákat AOI-val.
COB-csomagolás: Rögzítse az 1MP-es érzékelőt a PCB-re, csatlakoztassa az alaplaphoz aranyhuzalokkal, és vonja be epoxigyantával a védelem érdekében.
AA folyamat: Igazítsa a lencsét az érzékelőhöz egy AA gép segítségével (állítsa be a pozíciót, amíg a 720P kép tiszta nem lesz), majd rögzítse a lencsét UV-ragasztóval.
3. Tesztelés és kalibrálás
Optikai teszt: Ellenőrizze a 720P felbontást, az objektív FOV-ját és a színek pontosságát.
Funkcionális teszt: Ellenőrizze az interfész kompatibilitását (pl. USB UVC protokoll) és a LED tompítását.
Megbízhatósági teszt: Vizsgálja meg a vízállóságot (IP67), a magas/alacsony hőmérsékletet (-20-80 fok) és a rezgésállóságot.
4. Modul összeállítás
Típuson alapuló összeszerelés: Az integrált modulok esetében a magrészeket (érzékelő + lencse + ISP) egy házba kell beágyazni; különálló modulok esetén csatlakoztassa a szondát a vezérlőkártyához kábelekkel.
5. Végső ellenőrzés és csomagolás
Szemrevételezés: Ellenőrizze a megjelenést (nincs karcolás) és ellenőrizze a tartozékokat (kábelek, kézikönyvek).
Csomagolás: Helyezze a modulokat antisztatikus zacskókba{0}}, majd ütésálló kartondobozokba, címkékkel (modell, tétel).
6. Szállítás
Végezze el az OQC-t (véletlenszerűen tesztelje az egyes tételek 10%-át).
Gondoskodjon a logisztikáról, és biztosítson vizsgálati jelentéseket/tanúsítványokat (CE, FCC) a szállításhoz.
Az 1MP 720P endoszkóp kameramodul összetevői
Képalkotó alapkomponensek
- 1 MP CMOS képérzékelő: A modul „képalkotó szeme”, általában olyan modelleket használ, mint az OV9734 (1/9 hüvelykes) vagy NT99141. Az optikai jeleket (a megfigyelt objektum fényét) digitális jelekké alakítja, közvetlenül meghatározva az 1MP felbontást és a 720P (1280×720) videokimenetet. Kis mérete lehetővé teszi a modul miniatűr szonda kialakítását.
- Matching Lens Group: Meghatározza a látómezőt (FOV) és a képtartományt. A szabványos modulokhoz ez egy 4-6 mm-es fixfókuszú-objektív; a széles látószögű modulokhoz ez egy ultra-széles látószögű objektív; oldalnézeti -moduloknál ez egy oldalra néző lencse (az optikai tengely merőleges a szondára). Üvegből/műanyagból készült, hogy 720P képélességet és alacsony torzítást biztosítson.
Jelfeldolgozó komponensek
- ISP (Image Signal Processor) chip: A „képoptimalizáló”, pl. HI3516EV200. Feldolgozza a CMOS-érzékelő digitális jeleit – beállítja az automatikus-expozíciót (AE), az automatikus-fehéregyensúlyt (AWB), és csökkenti a zajt – biztosítja, hogy a 720P-s videóban ne legyen színvisszaadás, nincs túlexponálás, és gyenge fényviszonyok mellett is tiszta részletek.
- PCB áramköri lap: A „jelátviteli hub”, egy miniatürizált merev/hajlékony kártya (mérete ≈20 mm × 15 mm). Hegeszti a CMOS érzékelőt, az ISP chipet, az ellenállásokat és a kondenzátorokat; adatokat továbbít a komponensek között és csatlakozik külső interfészekhez (USB/AV). Kompakt kialakítása illeszkedik az endoszkóp keskeny szondájához.
Kiegészítő világítási alkatrészek
- SMD LED-gyöngyök: 2-4 ultra-kis LED-gyöngy (0201/0402-es méret) az objektív köré szerelve. Állítsa be a fényerőt (10%-100%), hogy megvilágítsa a sötét helyeket (pl. csövek belsejét, hallójáratokat), biztosítva a 720P képek láthatóságát.
- LED meghajtó áramkör: A LED fényerejét az ISP chipen keresztül vezérli. Megakadályozza a LED-ek túláram okozta károsodását, és stabil fénykibocsátást biztosít (nincs villogás), elkerülve a 720P videóminőség interferenciáját.
Csatlakozás és interfész komponensek
- Adat/táp interfész: Megfelel a modul típusának – USB interfész (-A/C/Micro-USB típus) az USB-modulokhoz (720P digitális jeleket továbbít és tápellátást biztosít); AV interfész (RCA lotus fej) AV modulokhoz (analóg videojelek továbbítása).
- Csatlakozókábelek (különálló modulokhoz): Ultra{0}}vékony, árnyékolt kábelek (0,5-1 mm átmérő) csatlakoztatják a miniatűr szondát (érzékelővel/lencsével) a fő vezérlőkártyához. Biztosítja a jelátvitel stabilitását, miközben lehetővé teszi a szonda bejutását szűk helyekre (pl. a motor gyújtógyertya furataiba)
Szerkezeti és védőelemek
- Szondaház/héj: A képalkotó vég külső héja, PC/ABS műanyagból vagy rozsdamentes acélból. Vízálló modulokhoz (IP67) tömített, hogy megakadályozza a víz/por bejutását; átmérője 3,9-8mm (az endoszkóp "szűk térbe való belépés" igényeihez igazítva).
- Lencsetartó és rögzítő ragasztók: Egy műanyag/fém tartó rögzíti az objektívet a CMOS-érzékelő felett; Az UV-keményedő ragasztó (átlátszó, magas-hőmérsékletálló) rögzíti a lencsét (az AA beállítás után), hogy elkerülje a 720P fókuszt befolyásoló elmozdulást.
Kiegészítő alkatrészek
- Antisztatikus elemek: A PCB-n lévő ESD védelmi diódák megakadályozzák a CMOS érzékelő/ISP chip elektrosztatikus károsodását a gyártás/használat során.
- Csatlakozók kivezetései: Miniatűr terminálok (pl. Micro-USB csatlakozók) a modulon külső eszközökhöz (számítógépek, monitorok) való csatlakoztatáshoz, biztosítva a stabil kapcsolatot és az egyszerű kezelést.
Hogyan működjünk együtt velünk?
Keresletelemzés
Kommunikálni a követelményeket az ügyfelekkel
Tervezési séma
Az ügyfelek igényeinek megfelelő megoldások tervezése
Együttműködés létrehozása
Készítsen kameramodul rajzokat és alakítson ki együttműködést
Készítsen mintákat
Kamera modul proof a tervterv szerint
Kamera modul teszt
Küldjön mintákat, és az ügyfelek tesztelik
Tömeggyártás
Miután a minták átmentek az ügyfél tesztjén, megkezdődik a tömeggyártás
Tanúsítványok
RoHS, REACH, ISO, CE, FCC
CE
FCC
ISO 9001
REACH
RoHS
GYIK
K: Mire használható az endoszkópos kamera?
V: Az endoszkópia kamerák használata a test belsejéből származó képek továbbítására. Az endoszkópként ismert eszköz egy hosszú, vékony és hajlékony cső, amelynek egyik végén kamera, valamint fényforrás található. Az endoszkópia segítségével sokféle állapot diagnosztizálható, az eredményeket szakember értelmezi.
K: Mi a különbség a boroszkóp és az endoszkóp kamera között?
V: Az endoszkópok rugalmasabbak, többe kerülnek, és leggyakrabban az orvostudományban és az állatorvosi ellátásban használják őket. A boroszkópok kevésbé rugalmasak, olcsóbbak, jobb látómezőt kínálnak, és sokkal szélesebb körben használják őket számos különböző iparágban.
K: Mi az az 1MP 720P endoszkóp kameramodul?
V: Ez egy kompakt képalkotó eszköz valós idejű, "1MP" és "720P" kimeneti felbontás. Általában CMOS-érzékelőt, ISP-chipet, állítható LED-lámpákat tartalmaz, és USB-n keresztül csatlakozik. Költséghatékony-és kicsi, alkalmas alapvető orvosi ellenőrzésekre, ipari vizsgálatokra és otthoni karbantartásra.
K: Mi a különbség az elkülönített és az integrált típusok között?
V: Elválasztott típus: A szonda (érzékelő+lencse) fizikailag el van választva a fő vezérlőpaneltől (kábelekkel csatlakoztatva). Rendelkezik egy rendkívül-kis szondával (jó kis helyekre, például hallójáratokra), de felhasználói összeszerelést igényel.
Integrált típus: Minden alkatrész (érzékelő, áramkör, lencse) egy házban van. Tartós, csatlakoztatható-és-, de a szonda nagyobb, mint a különálló típus.
K: Mekkora az ilyen modulok tipikus lencseátmérője?
V: Akár 0,9 mm-es, ami lehetővé teszi a hozzáférést az ultra-szűk helyekhez, például apró csővezetékekhez vagy finom testüregekhez.
K: Hogyan válasszuk ki a megfelelő típust, például acélhéjat vagy USB-t?
V: A felhasználási eset alapján válasszon: Az acélhéjtípusok olyan orvosi eszközökhöz valók, amelyek ismételt magas hőmérsékletű{0}}sterilizálást igényelnek, mint például a laparoszkópok; Az USB-típusok hordozható forgatókönyvekhez, például anatómiai oktatási eszközökhöz valók, mivel közvetlenül csatlakoztathatók számítógéphez vagy kivetítőhöz, külön felszerelés nélkül; A csupasz típusok egyedi eszközökhöz, például miniatűr állatorvosi endoszkópokhoz valók.
K: A nagyobb-felbontású 1080P vagy 4K modulokhoz képest mik a fő előnyei?
V: Fő előnye a magas költségű teljesítményben rejlik. Költség, energiafogyasztás, adatmennyiség és rendszerintegrációs nehézségek tekintetében felülmúlja a nagy{1}}pixeles modulokat. Sőt, a 720P tisztasága már kielégíti a legtöbb ipari ellenőrzés és alapvető orvosi megfigyelés igényeit, elkerülve a "túlzott teljesítményért" való fizetést.
K: Miért népszerű az USB interfész modul?
V: USB-t (-A/C/Micro-USB típusú) használ az adatátvitelhez és az áramellátáshoz, támogatja az UVC-protokollt – nincs szükség további illesztőprogramokra, csatlakoztassa -és -játsszon számítógépekkel/telefonokkal. Lehetővé teszi a stabil digitális jelátvitelt és az egyszerű szoftveres vezérlést, így a legáltalánosabb típus.
K: Hogyan biztosítható a sterilitás orvosi használatra?
V: A levehető kameraegység alaposan fertőtleníthető, és egyes esetekben orvosi minőségű anyagokat használnak a fertőzés kockázatának csökkentése érdekében.
K: Miért fontos az AA folyamat?
V: Automatikusan pontosan beállítja az objektívet és az érzékelőt, biztosítva a tiszta, torzításoktól mentes-képalkotást.
K: Miért érdemes integrált modult választani a hagyományos endoszkópokkal szemben?
V: Csökkenti a rendszer bonyolultságát, javítja a hordozhatóságot és növeli a megbízhatóságot azáltal, hogy a kritikus funkciókat egyetlen robusztus, méretezhető egységbe integrálja.
